Dati tecnici - Serie 4 | ||
Tensione Isolamento | kV | 14 |

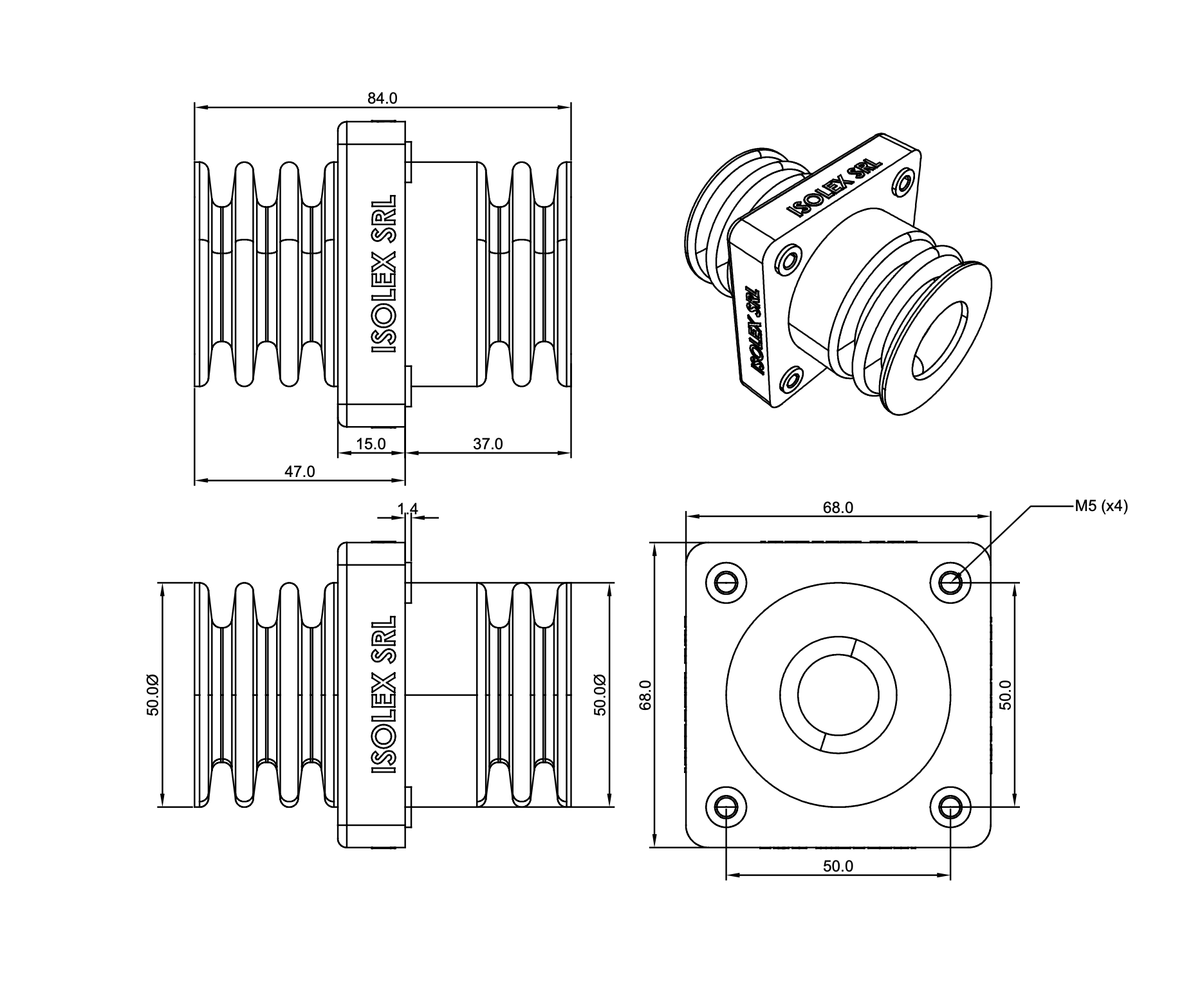

Flangia di fissaggio | mm | 50x50 |
Creepage Inside | mm | 80 |
Air distance Inside | mm | 48 |
Creepage Outside | mm | 114 |
Air distance Outside | mm | 60 |
Coppia massima sulla barra | Nm | 50 |
Coppia massima sui filetti degli inserti | Nm | 6 |
Codici prodotto
Codice | Descrizione | Materiale | Finiture | Interno/esterno | Corrente [A] | Peso | Scarica disegno |
312106101 | Isol.pass.4HH-M 8/096 B-Cu | Rame - Copper | Female-Female | Esterno/Outdoor | 800 | 635 | |
312106103 | Isol.pass.4HH-M8-8/96 E-Cu | Rame - Copper | Female-Female | Esterno/Outdoor | 800 | 700 | |
312112701 | Isol.pass.4HH-M 10/096 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 635 | |
312112703 | Isol.pass.4HH-M10-10/96 E-Cu | Rame - Copper | Female-Female | Esterno/Outdoor | 800 | 700 | |
312112711 | Isol.pass.4HH-M 12/096 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 635 | |
312112713 | Isol.pass.4HH-M12-12/96 E-Cu | Rame - Copper | Female-Female | Esterno/Outdoor | 800 | 700 | |
312122400 | Isol.pass.4HH-M 12-16/112 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 650 | |
312109301 | Isol.pass.4HH-M14/096 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 625 | |
312109303 | Isol.pass.4HH-M14-14/96 E-Cu | Rame - Copper | Female-Female | Esterno/Outdoor | 800 | 700 | |
312122400 | Isol.pass.4HH-M16/96 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 625 | |
312112723 | Isol.pass.4HH-M16-16/96 E-Cu | Rame - Copper | Female-Female | Esterno/Outdoor | 800 | 700 | |
312122900 | Isol.pass.4HH-M16/166 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 950 | |
312122903 | Isol.pass.4HH-M16/166 B-Cu | Rame - Copper | Female-Female | Interno/Indoor | 800 | 845 | |
312122800 | Isol.pass.4HS-M12/141 B-Cu | Rame - Copper | Female-Flat terminal | Esterno/Outdoor | 800 | 815 | |
312101300 | Isol.pass.4SH-11M12/130 B-Cu | Rame - Copper | Flat terminal-Female | Interno/Indoor | 800 | 710 | |
312125200 | Isol.pass.4SH-13M12/135 B-Cu | Rame - Copper | Flat terminal-Female | Interno/Indoor | 800 | 710 | |
312008100 | Isol.pass.4SS-11/170 B-Cu | Rame - Copper | Flat terminal-Flat terminal | Interno/Indoor | 800 | 840 | |
312008103 | Isol.pass.4SS-11/170 E-Cu | Rame - Copper | Flat terminal-Flat terminal | Esterno/Outdoor | 800 | 840 | |
312119300 | Isol.pass.4SS-11/170-Fori 13 B-Cu | Rame - Copper | Flat terminal-Flat terminal | Esterno/Outdoor | 800 | 840 | |
312008403 | Isol.pass.4SS-11/180 E-Cu | Rame - Copper | Flat terminal-Flat terminal | Esterno/Outdoor | 800 | 840 | |
312008300 | Isol.pass.4SS-11/235 B-Cu | Rame - Copper | Flat terminal-Flat terminal | Interno/Indoor | 800 | 1140 | |
312008200 | Isol.pass.4SS-11/240 B-Cu | Rame - Copper | Flat terminal-Flat terminal | Interno/Indoor | 800 | 1140 | |
312008203 | Isol.pass.4SS-11/240 E-Cu | Rame - Copper | Flat terminal-Flat terminal | Esterno/Outdoor | 800 | 1170 | |
312123600 | Isol.pass.4SS-11/240-4fori Φ11 B-Cu | Rame - Copper | Flat terminal-Flat terminal | Interno/Indoor | 800 | 1170 | |
312128803 | Isol.pass.4SS-13/180 E-Cu | Rame - Copper | Flat terminal-Flat terminal | Esterno/Outdoor | 800 | 800 | |
312129503 | Isol.pass.4HS-M10-11/126 E-Cu | Rame - Copper | Flat terminal-Female | Esterno/Outdoor | 800 | 800 | |
312130603 | Isol.pass.4SH-M10-11/125 E-Cu | Rame - Copper | Flat terminal-Female | Esterno/Outdoor | 800 | 840 |
