Isolatori portanti in resina cast per quadri e sistemi elettrici
Isolex sviluppa e produce una vasta gamma di isolatori per gamme di tensione comprese tra 1,8kV e 72kV . I isolatori sono personalizzabili in altezza, linea di fuga e tipologia e materiale degli inserti per rispondere a tutte le esigenze di progetto.
1,8kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC45 | 45 | 46 | 18 | 20 | |||
2,4kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC60 | 60 | 55 | 24 | 20 | |||
3,6kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC60-3,6 | 60 | 65 | 82 | 40 | 4 | ||
EC70 | 70 | 146 | 113 | 40 | 4 | ||
EC80 | 80 | 75 | 100 | 40 | 3,5 | ||
6-7,2kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC75 | 75 | 75 | 150 | 5 | |||
EC80-6 | 80 | 50 | 133 | ||||
EC90 | 90 | 50 | 160 | 60 | 5 | ||
EC95 | 95 | 60 | 133 | 60 | 5 | ||
Resistenza flessione | |||||||
7,5kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC75 | 95 | 58 | 125 | 60 | 5 | ||
EC75 | 95 | 60 | 133 | 60 | 5 | ||
12kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV)) | Resistenza flessione (kN) | Vai alla scheda |
| EC130-75 | 130 | 75 | >255 | 85 | 4 | |
EC130-75A | 130 | 75 | 255 | 85 | 4 | ||
| EC130-82 | 130 | 82 | 240 | 95 | 10 | |
EC130-56 | 130 | 56 | 171 | 75 | 4 | ||
EC130-60 | 130 | 60 | 240 | 75 | 4 | ||
EC130-60A | 130 | 60 | 480 | 125 | 4 | ||
EC175 | 175 | 100 | >240 | 10 | |||
17,5kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso(kV) | Resistenza flessione (kN) | Vai alla scheda |
| EC175A | 175 | 70 | 258 | 95 | 5 | |
EC175B | 175 | 70 | 268 | 95 | 4 | ||

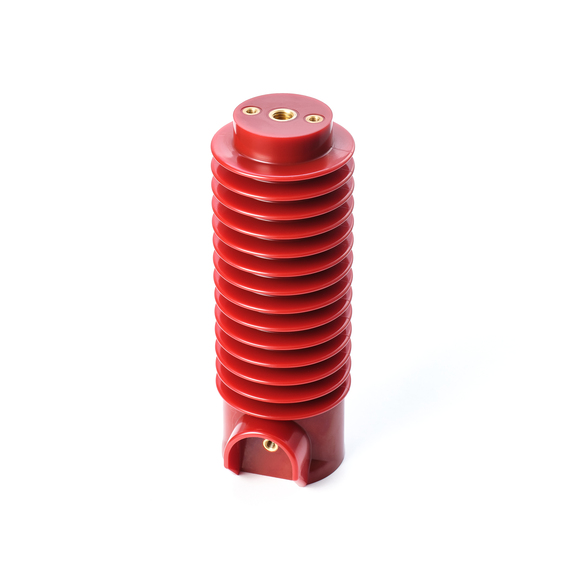

24kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso(kV) | Resistenza flessione (kN) | Vai alla scheda |
EC220 | 220 | 70 | 440 | 125 | 4 | ||
EC220A | 220 | 70 | 296 | 125 | 4 | ||
| EC225A | 225 | 70 | 305 | 125 | 4 | |
EC225B | 225 | 70 | 295 | 125 | 3 | ||
EC225-10 | 225 | 112,5 | 623 | 125 | 10 | ||
EC225-10B | 225 | 91 | 305 | 125 | 10 | ||
| EC225-9 | 225 | 52 | 350 | 125 | 9 | |
36kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC300A | 300 | 95 | 434 | 170 | 7,5 | ||
EC300B | 300 | 95 | 434 | 170 | 7,5 | ||
EC320A | 320 | 80 | 457 | 170 | 4 | ||
EC320B | 320 | 80 | 457 | 170 | 4 | ||
52kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
| EC500 | 500 | 148 | 950 | 250 | 8 | |
72kV | Codice prodotto | Altezza (mm) | Diametro (mm) | Linea di fuga (mm) | Resistenza all'impulso (kV) | Resistenza flessione (kN) | Vai alla scheda |
EC650 | 650 | 160 | 1500 | 325 | 9 |
Cerchi un prodotto in
particolare che non è elencato?
Possiamo aiutarti! Inviaci la tua richiesta e ti risponderemo nell’arco di 24/48h
